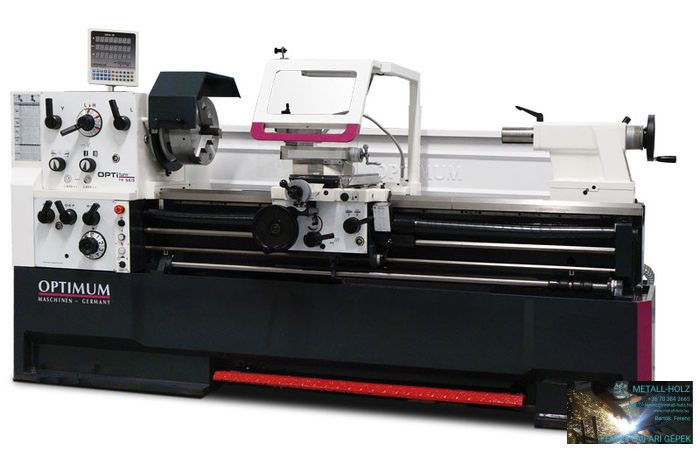

Esztergagép OPTI TH 5630 DPA21 3 teng. útmérő, SWH-C fej, 1 db. D késtartó

Cikkszám: 3462180
Tömeg: 3,930,00 kg
VTSZ: 84581900

Részletes termék adatok:
Edzett és köszörült ágyvezetékek
Camlock főorsókúp DIN ISO 702-2 Nr. 8
Precízen kidolgozott szán
Kézikerekek állítható finom skálával 0,04 / 0,02 mm
Minden vezeték ékléccel utánállítható
Olajfürdőben futó hajtőmű fogaskerekek
Késszán szögbeállítási tartomány
� 90
�
Az orsó orrkúpjának garantált koncentrikussága jobb, mint 0,015 mm
A főorsó olajfürdőben fut
Sima, edzett és köszörült fogaskerekek 2 állítható precíziós kúpgörgős csapággyal
Átlátható választókar az előtolás beváltásához
Gyorsműködésű előtoló hajtómű zárt kialakítása
A fogaskerekek és tengelyek olajfürdőben edzett és köszörült precíziós csapágyakban futnak
A kézikerekek gépi előtolásnál leválasztva és az EN 23125 szerint tesztelve
Kétcsatornás jobb-bal kapcsoló az EN 23125 szerint tesztelve
Életciklus-számítással rendelkező kapcsoló, az EN ISO 13849 szerint tesztelve
Jobbra/balra forgatás a kapcsoló orsóval kapcsolható
Központi kenés,
Vészleállító kapcsoló, motorvédő kapcsoló, zárható főkapcsoló
Vészleállító lábkapcsolóval is aktiválható
Szegnyereg a kúp esztergáláshoz
� 10 mm oldalirányban kiállítható
Szegnyereg orsó mozgatásához a kézi kerék 0,025 mm állítható finom skálával
A szegnyereg gyors, egyszerű és szerszámmentes beállítás a szorítókar segítségével
Erősen bordázott prizmaágy, indukciósan edzett és precíziós köszörülés szürke öntöttvasból
Hűtőberendezés külön hűtőfolyadék tartállyal, szintjelzővel és olajleválasztóval; egyszerű és teljes ürítés és tisztítás a DIN szerint
Led géplámpa forgácsvédőben
Elektromos szekrényben Siemens alkatrészekkel
Energialánc az elektromos vezeték- és tömlővezetéshez
A menetóra skálája állítható
Gyorscserélésű acél késtartó SWH 7-C
1 db acél tartó 32 x 150 D típusú négyzetkéshez 25 mm

– Digitális pozíció kijelző DPA 21 üveglécekkel
Elmozdulásmérő rendszer előnyei:

– Lényegesen csökkenti a megmunkálási időt

– Nagy megmunkálási pontosság

– A hibaarány lecsökken

– Könnyen áttekinthető kezelőfelület
-..-
Gépadatok
Csúcsmagasság 280 mm
Csúcstávolság 3000 mm
Elfordulás Ø a gépágy felett 560 mm
Ágy szélessége 350 mm
Fordulatszámok
Főorsó fordulatszáma 25 – 1.600 f/perc
Fokozatok száma 12
Orsószekrény
Orsókúp MK 67
Főorsó furat Ø 80 mm
SzánKéziszán úthossza 130 mm
Kereszt szán úthossza 316 mm
Metrikus menetemelkedés 0,2 – 14 mm/ford. (47 lépcső)
Inch menetemelkedés 112 – 2 menet/1“ (60 lépcső)
Késtartó max késmérert 25 mm
SzegnyeregSzegnyereg kúp MT 5
Szegnyereg munkaútja 130 mm
Hűtőfolyadék rendszer100 W
Elektromos bemenet
Elektromos kapcsolat~50 Hz 400 V / 3 fázis
Motor teljesítménye 7,5 kW
MéretekHosszúság × szélesség × magasság 4450 × 1150 × 1650 mm
Nettó súly 3000 kg
-..-
Mellékelt kiegészítők
– Kúpszűkítő MT 7/MT 5
– állócsúcs MT 5
– Állóbáb áteresztő képesség Ø max. 165 mm-ig
– Mozgóbáb áteresztő képesség Ø max. 95 mm-ig
– Digital helyzetkijelző DPA21
– Üveglécek
– Gyorsváltó késtartó fej SWH 7-C
– 1 db mégyszög késtartó 32 x 150 type D
– Hútőberendezés
– LED Géplámpa
– Cserekerék készlet
– Kezelő szerszámok

A tokmány nem tartozék!
3442565 3 pofás tokmány CS3C 315mm D1-8
3442665 Camlock központi befogású négypofás tokmány CS4C ø 315 mm D1-8“
