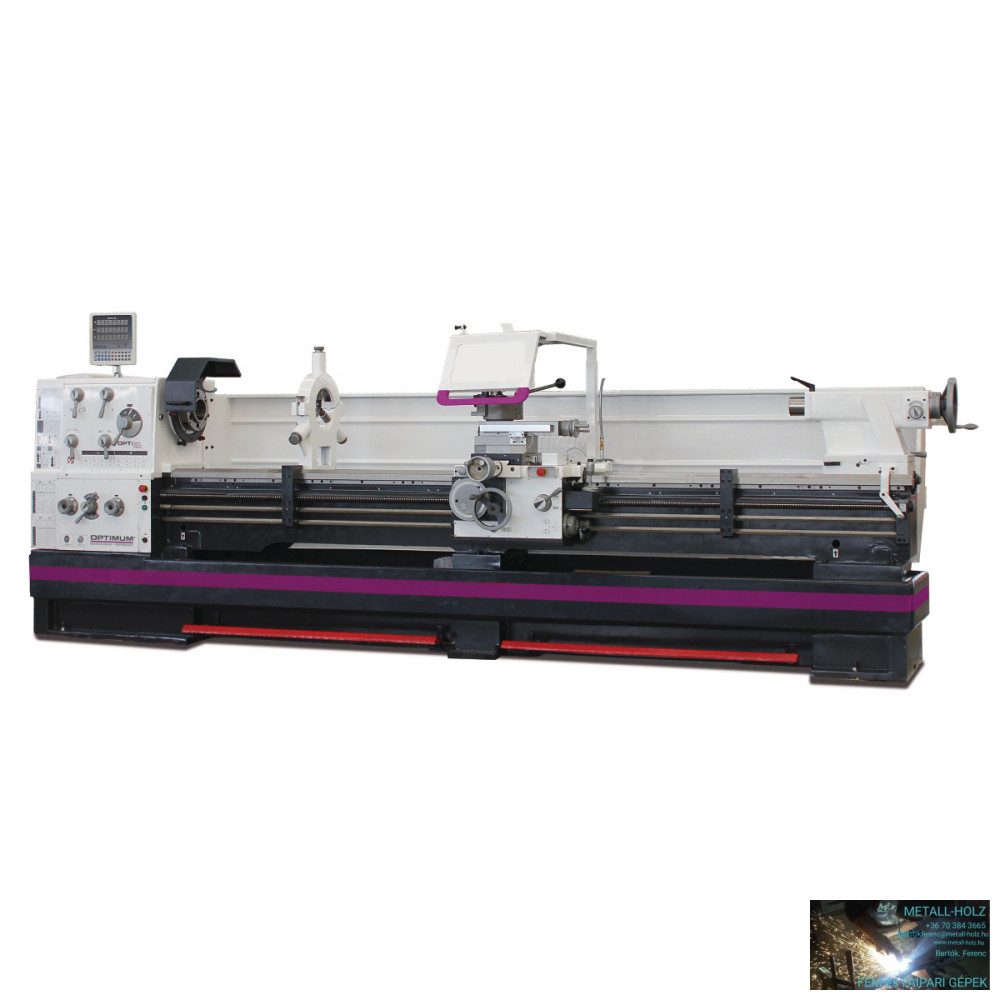

Esztergagép OPTI TH6620D

Cikkszám: 3462210
Tömeg: 3,345,00 kg
VTSZ: 84581900

Részletes termék adatok:
Edzett és köszörült Z-tengelyes vezetőpálya
Orsótartó Camlock DIN ISO 702-2 8. sz
Precízen kidolgozott szán
Kézikerekek állítható finom skálával 0,04 / 0,02 mm
Minden vezető ékszíjjal állítható
Olajfürdőben futó kerekek
Beállítási tartomány felső csúszka
� 90
�
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
A főorsó olajfürdőben fut
Sima, edzett és köszörült fogaskerekek 2 állítható precíziós kúpgörgős csapággyal
Választókar az előtolás váltáshoz
A gyorsműködésű előtoló hajtómű zárt kialakítású
A fogaskerekek és tengelyek olajfürdőben futnak, edzett és köszörült precíziós csapágyakkal szerelve
A kézikerekek leválasztva és az EN 23125 szerint tesztelve
Kétcsatornás jobb-bal kapcsoló az EN 23125 szerint tesztelve
Életciklus-számlálással rendelkező kapcsoló, az EN ISO 13849 szerint tesztelve
Jobbra/balra forgás az ágykocsin a kapcsoló orsóval kapcsolható
Központi kenés az ágycsúszdában
Hűtőberendezés külön hűtőfolyadék tartállyal, szintjelzővel és olajleválasztóval; egyszerű és teljes ürítés és tisztítás a DIN szerint
vezetőorsó
Vészleállító fúvókapcsoló, motorvédő kapcsoló, zárható főkapcsoló
Vészleállító készülék lábkapcsolóval
Biztonsági kézikerekek kioldó funkcióval az X-tengelyen
Hátsó szár a kúpos forgatáshoz
� 10 mm állítható
Farokszár tollszár és kézikerék állítható finombeosztással
Hátsó hajtókar helyzetváltáshoz
Farokszár két állítható arányú 1/4 vagy 1/1 fordulattal
LED géplámpa
Gyors előtolás – nyomógomb és választókar a gyorsmenet aktiválásához a sík és a hosszirány érdekében a még hatékonyabb munka érdekében. Nem kapcsolja ki az egész gépet, amikor visszahúzza a végálláskapcsolóba
Biztonsági végálláskapcsoló pozitív nyitóérintkezőkkel
Elektromos motorfék gyors vészleállítással – normál üzemben gyorsleállítás görgő nélkül
Siemens alkatrészekkel szerelt elektromos panel
Energialánc a kímélő vezeték- és tömlővezetéshez
SWH 9 -D gyorsváltó késtartó készlet
1 db acél tartó 41 x 180 D típusú négyzetvésőhöz 32 mm
Digitális helyzetjelző DPA 21

Szállított kiegészítők:
Állóbáb max. Ø 150 mm
Futóbáb max. Ø 130 mm
Géplámpa (Halogén)
Kúpszűkítő MK 5 / MK 7
Állócsúcs MK 5
Gyorsváltós késtartó 9-D
Késtartó 41 x 180 Typ D négyszög késszárhoz
Finom állítású pozícióütköző
Kezelőszerszámok

FIGYELEM! A TOKMÁNY NEM TARTOZÉK, AZT KÜLÖN KELL MEGRENDELNI!

Ajánlott opciós tokmányok:
3442768 Optimum Camlock Központi befogású hárompofás tokmány ø 315 mm Camlock ASA D1 – 8”
3442856 Camlock Központi befogású négypofás tokmány ø 315 mm Camlock ASA D 1 – 8”

Méretek és súlyok
Hossza (termék): 3650 mm
Szélesség/mélység (termék): 1500 mm
Magasság (termék): 1785 mm
Nettó tömeg: 3345 kg
Teherbíró képesség: 1,4 t/m

Munkaterület
Max. magasság: 330 mm
Max. szélesség: 2050 mm
Elfordulás átmérője a gépágy felett: 660 mm
Elfordulás átmérő az ágyhídban: 900 mm
Elfordulás átmérője a gyaluszán felett: 440 mm
Fordulási hossz az ágyhídban: 250 mm
Az ágy szélessége: 400 mm

Sebesség tartomány
Sebességfokozatok száma: 16
Sebesség tartomány: 25 – 1600 perc
�
�

Gyors mozgási sebesség
Gyors mozgási sebesség: 3800 mm/perc
Gyors mozgás: Max. 5 perc (30 perc szünet)

Elektromos adatok
Meghajtómotor kimeneti teljesítménye: 9 kW
Tápfeszültség: 400 V / 50 Hz

Hűtő kenőanyag rendszer
Hűtő-kenőanyag-rendszer hűtőfolyadék-szivattyú teljesítménye: 150 W

Orsó
Orsótokmány: Camlock DIN ISO 702-2 8. sz
Orsó furat/rúd átmérője: 105 mm
Orsókúp: Ø 113 (kúp 1:20) mm
Szerszámtartó max. tokmány magassága: 32 mm
Tokmány: MK 5
Szegnyereg-főorsó munkaútja: 235 mm

Metrikus menetvágás tartománya: 0,45 – 120 mm/ford
Menetemelkedés: 54
Col menetvágás tartománya: 80 – 7/16 Gg/1″
Menetemelkedés: 60
Átmérő emelkedés: 7/8 – 160
Átmérős osztások száma: 42
Moduláris menetemelkedés: 0,25 – 60 mm/ford
Moduláris menetemelkedések száma: 46

Szán elmozdulás
Kéziszán úthossza: 230 mm
Kereszt szán úthossza: 368 mm
Elmozdulás kocsi nyereg: 1965 mm

Hosszirányú előtolási tartomány: 0,044 – 1,48 mm/ford
Hosszirányú előtolások száma: 25
Alacsony adagolási tartomány: 0,022 – 0,74 mm/ford
Alacsony adagolások száma: 25

Névleges teljesítmény érték: 10 kW
