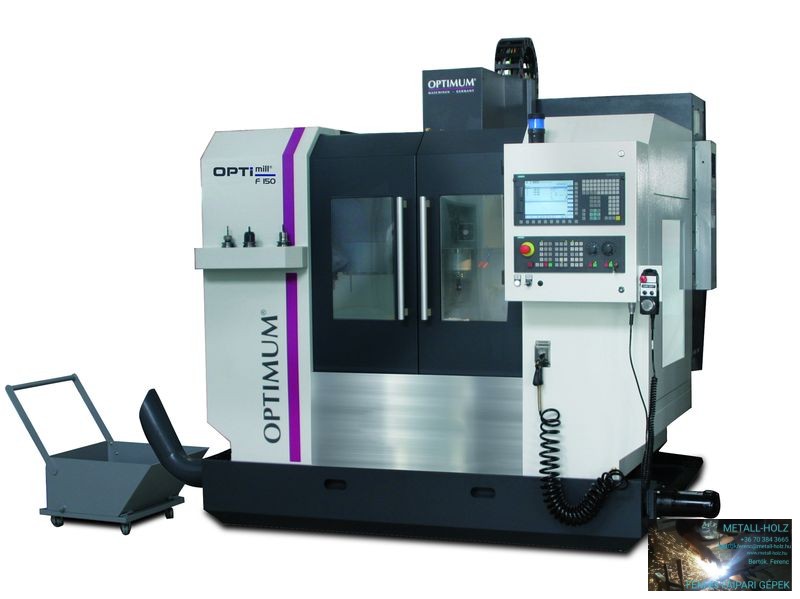

Marógép OPTI F 150 CNC TC(900x410mm, 9kW) Heidenhain TNC 620 vez.

Cikkszám: 3511210H
Tömeg: 3,520,00 kg
VTSZ: 2147483647

F 150 TC CNC megmunkáló központ

– Meehanite acélból készült nehézöntvény test, Nagy termelékenység
– Lineáris vezetékek minden tengelyen, a gyors, pontos elmozdulás érdekében
– 16 táras szerszámcserélő
– Nagy megbízhatóság
– Köszörült keresztasztal 4 T-horonnyal
– Bordázott, rezgésmentes géptest
– Preciziósan köszörült, nagy méretű golyósorsók minden tengelyen: Ø 32 x P8 x C3
– Erőteljes szervó motorok közvetlenül a golyósorsónál mindhárom tengelyen
– Elektronikus kézikerék, Forgács kihordó, Tisztító pisztoly
– RJ45 csatlakozó, USB- és feszültség csatlakozó (230V)
– Hűtő berendezés 210 literes kapacítású tankkal
– Hőcserélő az elektromos szekrényen
– 2 éves garancia a vezérlésre

Műszaki adatok
Elektromos bemenet
Orsó hajtó motor telj. 9 / 12 kW 400 V ~50 Hz
Hutovízszivattyú 200 W
Hűtővíztartály 210 l

Maróteljesítmény
Maróteljesítmény lapk. marófejjel (max.) Ø 63 mm
Maróteljesítmény ujjmaróval (max.) Ø 20 mm
Megmunkálás közbeni elotolás 1-5000 mm/perc
Kinyúlás 480 mm
Gyorsjárat 24 m/perc

Marási pontosság
Ismétlési pontosság 0,005 mm
Helyzetbeállítási pontosság 0,005 mm

Foorsó csatlakozása
Foorsó csatlakozása 7:24 BT 40
Fúró-marófej
Úthossz Z-tengely 400 mm
Forgatónyomaték Z-tengely motor 11 Nm
Orsó-asztal távolság 102-562 mm

Fordulatszám
Orsó fordulatszám 100-10000 f/p
Hajtómotor 9 / 12 kW

Szerszámcserélo
Dob kivitel 16 szerszám
Szerszámcserélés ideje 7-12 másodperc

Keresztasztal
Asztalhossz x asztal szélessége 900 x 410 mm
Úthossz Y-tengely 430 mm
Forgatónyomaték motor Y-tengely 6 Nm
Úthossz X-tengely 760 mm
Forgatónyomaték motor X-tengely 6 Nm
T-horony méret/távolság/mennyiség 16 mm/ 102 mm/ 4
Terhelhetoség (max.) 350 kg
Golyósorsó mérete átm. 32mm x P8
Lineáris vezetékek mérete 35mm

Méretek
Hossz x szélesség x magasság 1965 x 1650 x 2300 mm
Hutofolyadék tartály térfogata 50 liter
Nettó tömeg 3520kg

Felszereltség:
Vezérlés Heidenhain TNC 620
Főorsó BT40, 10.000 ford/p, 9/12kW
Szerszámcserélő 16poz.
Teljesen zárt munkatér, de az Oldalajtók eltávolíthatóak
Forgácskihordó, Munkatér tisztító fúvókák
Vezetékek aut. központi kenése
Elektromos szekrényben hőcserélő, Tisztítópisztoly
Kézikerék, RJ-45 és USB aljzatok
Szerszámkészlet

SINUMERIK 828D:
Egyszerű programozás
– ISO dialektus – CAD/CAM programok kompatibilitása
– ShopMill grafikus dialóg rendszerű programozás – az egyes ciklusokat és kontúrelemeket, szerszámokat dinamikus grafikus módon jeleníti meg és itt kell az adatokat megadni (rövid betanulás ISO/G kód ismerete nélkül)
– Keverhető dialog és ISO programozás egy programon belül
Program feldolgozás:
– új Advanced Surface mozgatásvezérlés, amely finomabb felületelmunkálást biztosít, rövidebb megmunkálási idő alatt.
– A leforgácsoló-ciklus maradékanyag-felismeréssel megtakarítja
a fölösleges megmunkálásokat
– A programok feldolgozása három dimenziósan ábrázolható a
képernyőn (3D szimuláció, mely a szerszámot is mutatja)
Szerszámok kezelése:
– Grafikus ábrázolás, adatmegadás, egyedi szerszám megnevezések
Programok kezelése:
– PC-n megszokott egyszerűen használható fájlműveletek
– Hálózati kapcsolat (Ethernet (RJ45) csatlakozás)
