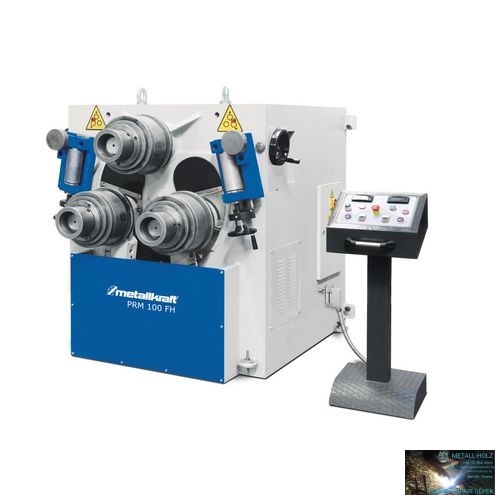

Metallkraft Hydraulikus Gyűrűhajlító gép PRM 100 FH

Cikkszám: 3812100
Tömeg: 3,650,00 kg
VTSZ: 84622991

Használható vízszintesen és függőlegesen profilokhoz, csövekhez és tömör anyagokhoz

Részletes termék adatok:
Hidraulikus gyűrűhajlító gép
PRM 100 FH
Vízszintesen és függőlegesen is használható profilokhoz, csövekhez és szilárd anyaghoz

Leírás:
Nehéz hegesztett acélszerkezet

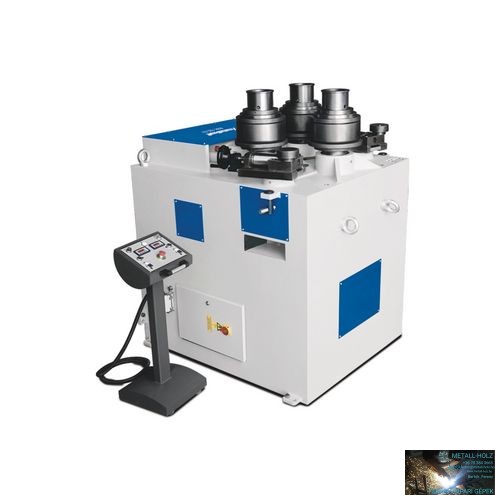

Vízszintes és függőleges munkalehetőség
Mindhárom görgő hidraulikus motorral és bolygókerekes hajtással
A tekercsek edzettek
Hidraulikus szállítás két alsó görgőn keresztül

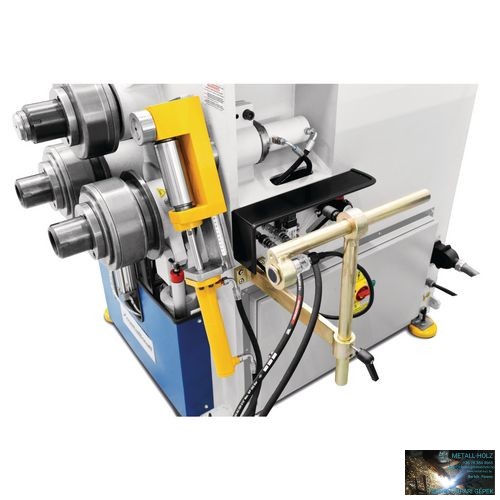

Oldalsó mechanikus egyengető görgők, fokozatmentesen állíthatók
Külön kezelőpanel lábvezérléssel és 2 digitális kijelzővel

Görgő-Ø 315 mm
Alsó tengely -Ø 100 mm
Felső tengely -Ø 100 mm
Sebesség 7 m/min
Motorteljesítmény 7,5 kW / 400 V
Tömeg 3650 kg
Méretek mm 2000 x 1450 x 1700

Alapfelszereltség:
Görgő-Ø 315 mm
Alsó tengely -Ø 100 mm
Felső tengely -Ø 100 mm
Sebesség 7 m / perc
Motorteljesítmény 7,5 kW / 400 V
Tömeg 3650 kg
Méretek mm 2000 x 1450 x 1700 mm
Alapfelszereltség:
• Valamennyi görgő hidraulikus és bolygókerekes hajtóművel rendelkezik
• Hidraulikus hajlítás az alsó görgőknél
• Erősített és edzett tengelyek
• Erősített, szabványnak megfelelő görgők
• Vízszintes és függőleges munkavégzés lehetősége
• Mobil vezérlőpanel
• Egy digitális kijelző az alsó görgőkhöz
• Az oldalsó görgők kézzel állíthatóak mind a 3 tengelyen
• A felhasználói kézikönyv és CE tanúsítvány

Hajlítási teljesítményprofil típusú szabvány
Négyzet alakú anyagméretek (kihúzási pont 24 kg / mm
�) [1] 60 mm-es UPN profil a borda külső méretei (kihúzási pont 24 kg / mm
�) [1] 100 x 11 mm
Szögletes anyag min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 750 mm T profil a borda külső részén min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 1000mm
Négyzet alakú anyagméretek (kihúzási pont 24 kg / mm
�) [2] 15 mm UPN profil a borda külső méretei (kihúzási pont 24 kg / mm
�) [2] 30 x 4 mm
Szögletes anyag min. hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 400 mm T profil a borda külső részén min. hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 400 mm
A lapos anyag könnyű tengelyének méretei hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 200 x 30 mm UPN profil a borda belső méretei (kihúzási pont 24 kg / mm
�) [1] 90 x 10 mm
Lapos anyagú fénytengely min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 1200 mm T profil a borda belsejében min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 1000mm
A lapos anyag könnyű tengelyének méretei hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 160 x 35 mm UPN profil a borda belső méretei (kihúzási pont 24 kg / mm
�) [2] 30 x 4 mm
Lapos anyag könnyű tengely méretei hajlító Ø (kihúzási pont 24 kg / mm
�) [3] 80 x 5 mm T profil a borda belsejében min. hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 400 mm
Lapos anyagú fénytengely min. hajlító Ø (kihúzási pont 24 kg / mm
�) [3] 400 mm UPN profil a láb külső méretei (kihúzási pont 24 kg / mm
�) [1] UPN 180
Lapos anyag nehéz tengely méretei hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 100 x 20 mm UPN profil külső lábon min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 900 mm
Lapos anyagú nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 800 mm UPN profil a láb külső méretei (kihúzási pont 24 kg / mm
�) [2] UPN 30
Lapos anyag nehéz tengely méretek hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 30 x 10 mm UPN profil külső lábon min. hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 400 mm
UPN profil felső borda méretei (kihúzási pont 24 kg / mm
�) [1] 100 x 11 mm UPN profil a láb belső méretei (kihúzási pont 24 kg / mm
�) [1] UPN 180
T profil felső borda min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 1000mm UPN profil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm
�) [1] 1000mm
UPN profil felső borda méretei (kihúzási pont 24 kg / mm
�) [2] 30 x 4 mm UPN profil a láb belső méretei (kihúzási pont 24 kg / mm
�) [2] UPN 30
T profil felső borda min. hajlító Ø (kihúzási pont 24 kg / mm
�) [2] 400 mm UPN profil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm
�) [2]

A fenti T profilborda magyarázata További távtartókra lehet szükség. A hajlítási teljesítmény magyarázata, a profil típusa A teljesítményadatok a max. 24 kg / mm
� hozamszilárdság. Hajlítóerő VA-n: 0,7-es tényező
A hajlítási teljesítményprofil típusa választható
A hajlítási teljesítmény magyarázata, a profil típusa választható A teljesítményadatok olyan anyagokra vonatkoznak, amelyek max. 24 kg / mm
� hozamszilárdság. Hajlítóerő VA-n: 0,7-es tényező
