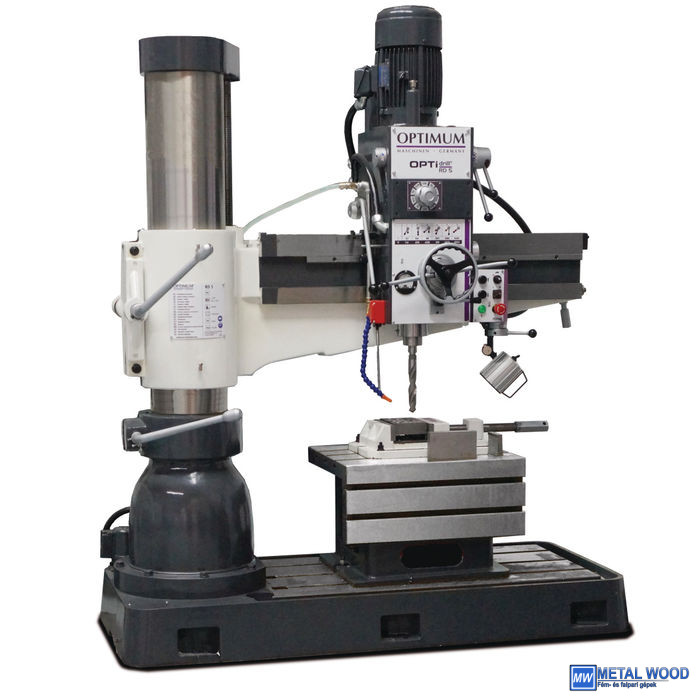

OPTIdrill RD 5 – Sugárfúrógép

Cikkszám: 3049050
Tömeg: 1800 kg
VTSZ: 84592900

Részletes termék adatok:
Sokoldalú alkalmazás: fúrás, dörzsárazása, menetelés
Elektromos fékezésű motor
Vezérlés 24 V DC elektronikában
Nehéz, masszív, kiváló minőségű öntvény
Vastag falú öntvény oszlop biztosítja a sima futást és a stabilitást
Széles mogási tartomány a vízszintesen állítható fej által
Átlátható kezelőpanel
Sima futású forgó- és menetes orsók
Kidolgozott megmunkált oszlop, az elfordulás optimalizált rögzítéssel a legnagyobb stabilitással, minimális szorítási eltolódással
Merev felépítésű, robosztus gém szerkezet
A gém magasságának beállítása motorhajtással és emelőorsóval történik
Olajfürdő futó fúrófej
Edzett és köszörült vezetőpályák a gémen
Edzett és köszörült Króm-nikkel-acél fogaskerekek
A fúrófej és az oszlop rögzítése egymással vagy külön-külön is szerelhető
Előre és hátra futás
Masszív, pontos fúróasztal, nagy méretek
Edzett és köszörült munkaasztal párhuzamos T-horonnyal
Túlterhelés elleni védelem
LED lámpa
Hűtőfolyadék-rendszer, a tartály a gép lábában található
A tengelyek kézi rögzítésűek

Műszaki adatok
Hossz (termék) kb. 1725 mm
Szélesség / mélység (termék) kb. 745 mm
Magasság (termék) kb. 2550 mm
Súly (nettó) kb. 1800 kg
Teljesítmény 4 kW
Elektromos feszültség 400 V
Fázisok 3 Ph
Áramfajta ~
Hálózati frekvencia 50 Hz
Oszlop átmérője 260 mm
Fúrási kapacitás acélnál (S235JR) 42 mm
Folyamatos fúrási kapacitás acélnál (S235JR) 40 mm
Lökethossz 230 mm
Orsó kúpos MK4
Sebességtartomány 37 – 1253 / perc
Sebességtartományok száma 12
Sebességmérő takarmány 0,05 – 0,15 mm / fordulat
A sebesség szintje 3
Fúróasztal munkafelület hossza 1147 mm
Fúróasztal munkaterület szélessége 589 mm
Fúróasztal T-nyílás mérete 19 mm
Fúróasztal T-nyílások száma 3
Fúróasztal T-nyílások távolsága 171 mm
Orsó távolság – fúróasztal max. 1270 mm
T-raszter méret 19 mm
3. számú szorítóasztal T-nyílás
A munkaasztal T-nyílásai 121 mm távolságra vannak
Távolság tengely – fúróasztal min. 470 mm
Konzolos kar forgási szöge 180 fok
Utazási távolság fúrófej (vízszintes) 820 mm
A kar függőleges lökete 570 mm
Távolság tengely – oszlop max. 1100 mm
Távolság tengely – oszlop min. 280 mm
Távolság tengely – szorítóasztal min. 50 mm
Távolság tengely – szorítóasztal max. 850 mm
A rögzítőasztal hossza 635 mm
Munkaasztal szélessége 520 mm
Gépláb hosszúsága 1608 mm
Gépláb szélessége 745 mm
(!)FÚRÓTOKMÁNYT NEM TARTOZÉK
