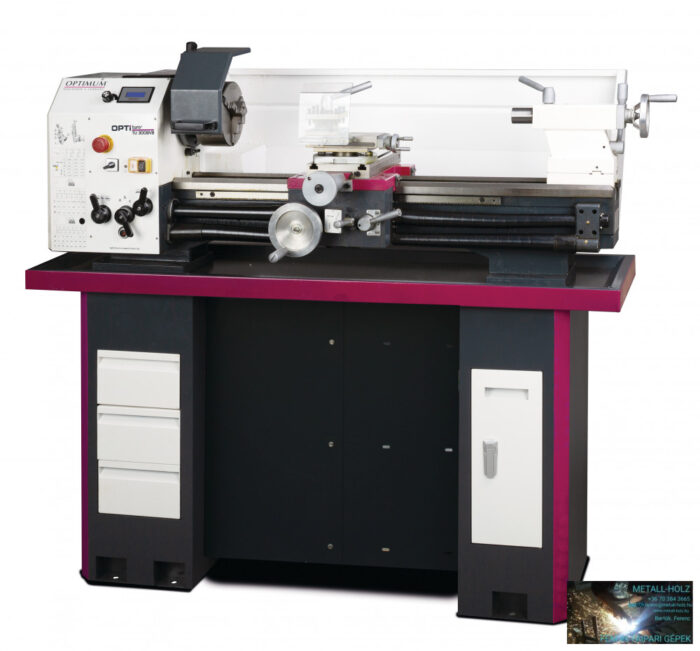

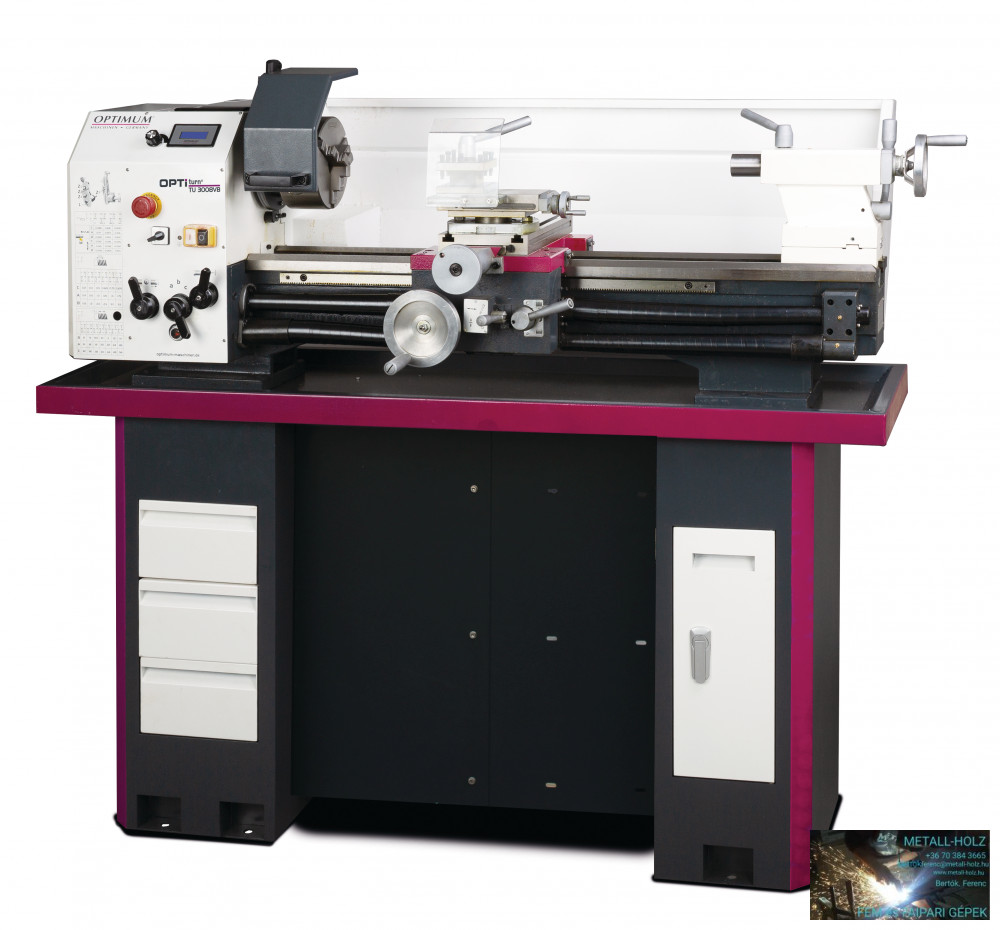

Optimum OPTIturn TU 3008VB esztergagép

Cikkszám: 3427206
Tömeg: 295,00 kg
VTSZ: 84581900

Részletes termék adatok:
Precíz feldolgozás
Erősen bordázott öntöttvas prizmaágy, indukciósan edzett és precíziós köszörülés
Edzett és köszörült Z-tengelyes vezetőpálya
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Az orsó orrának garantált koncentrikussága jobb, mint 0,009 mm
Az eszterga tokmány koncentrikussága jobb, mint 0,04 mm
Négyszeres acél tartó
Minden vezető állítható V-élekkel
Az óramutató járásával megegyező/balra forgás a kezelőpanelen kapcsolható
Edzett főorsó állítható, precíz kúpgörgős csapágyakba szerelve
Kúpgörgős csapágy P5 minőségben
Edzett orsó orr
Nagy orsófurat Ø 38 mm
Vezetőcsavar menetvágáshoz vagy automatikus hosszesztergáláshoz
Az ólom és a betápláló orsó két szinterezett csapágyban tárolva
Automatikus hosszirányú / keresztirányú előtolás
Vezetőcsavar és adagolócsavar fedele
Hátsó szár a kúpos forgatáshoz állítható
� 5 mm
Hátsó tollszár és kézi kerék 0,02 mm-es finombeosztással
Gyors, egyszerű és szerszámmentes beállítás szorítókarral
Kézi kerekek 0,04 / 0,01 mm állítható finombeosztással
Csere fogaskerékkészletet a menetvágáshoz a standard szállítási tartalomban
Vészleállító gomb
Sebességváltás könnyen állítható potenciométerrel
Digitális sebességkijelző
EMC szűrő osztály C1

MŰSZAKI ADATOK
Méretek és súlyok
Hossza (termék) kb. 1525 mm
Szélesség/mélység (termék) kb. 705 mm
Magasság (termék) kb. 575 mm
Nettó tömeg kb. 243 kg
Munkaterületek
Max. magassága 158 mm
Max. szélessége 800 mm
Gépágy feletti elfordulás átmérője 310 mm
Keresztszán felett elfordulás átmérője 190 mm
Az ágy szélessége 180 mm
Sebesség tartomány
A fokozatok száma 2
Sebességszabályozás elektronikusan állítható
Sebességtartomány 75 – 2500 perc
�
�
Elektromos adatok
Meghajtó motor teljesítménye 1,5 kW
Tápfeszültség 230V
Hálózati frekvencia 50Hz
Orsó
Orsótokmány Camlock DIN ISO 702-2 4. sz
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 18 mm
Orsókúp MK 5
Szegnyereg
Szegnyeregkúp MK
Szegnyereg munkaút 70 mm
Szegnyereg átmérője 38 mm

Metrikus osztásköz 0,2 – 3,5mm/ford
Menetemelkedés 18
Coll menetvágás 56 – 8Gg/1″
Menetemelkedés 21

Késtartó szám munkaútja 65mm
Keresztszán munkaútja 150mm

Előtolás
Hosszirányú előtolási tartomány 0,085 – 0,832 mm/ford
Hosszirányú előtolások száma 9
Lapos előtolási tartomány 0,01 – 0,1 mm/ford
Lapos adagolások száma 9

Csomag tartalma:
Hárompofás eszterga tokmány Ø 160 mm, centrikus befogás
Fix központosítási pont MK 3 és MK 5
Négyszeres acél tartó 25 mm
Válaszfal
Fogaskerék készlet
Kezelőeszköz
