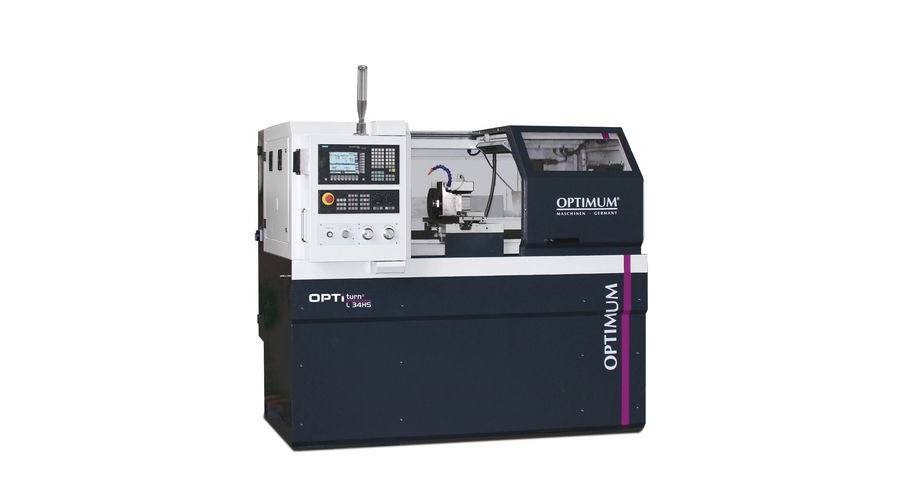

OPTIturn L34 HS

CNC eszterga SIEMENS 808D Advanced vezérléssel
Cikkszám: 3504232

Leírás
Öntöttvas gépágy

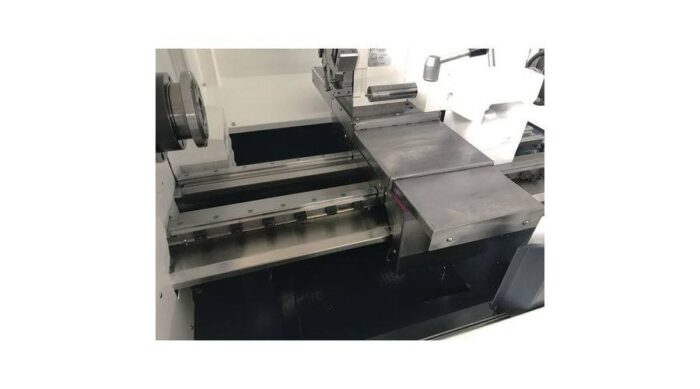

Edzett köszörült ágyvezeték (HRC 42-52)
Vészleállító nyomógombbal

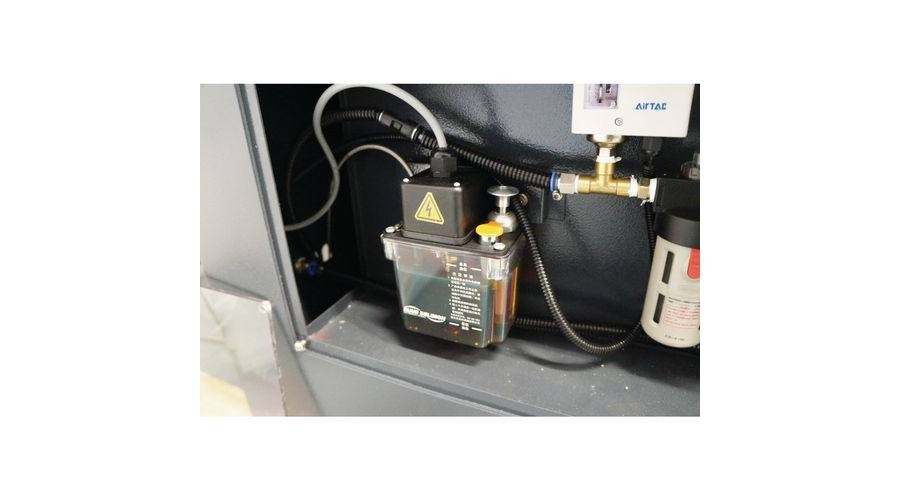

Központi kenés

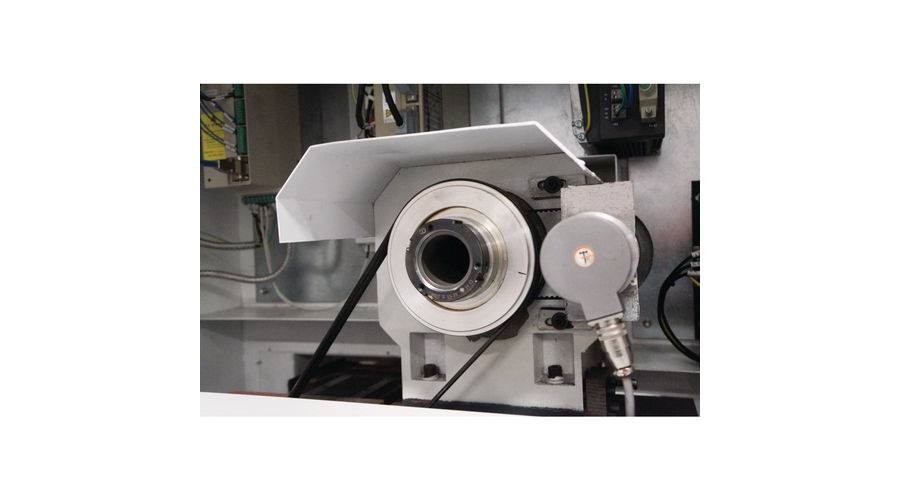

Inkrementális jeladó orsópozícionálásra (menetvágás)
Jobbos / balra orsóirány
Referencia kapcsoló
Könnyen karbantartható burkolat
Nyitható hátsórész karbantartási célokra
Reteszelt munkatérajtó
Siemens előtoló motorok

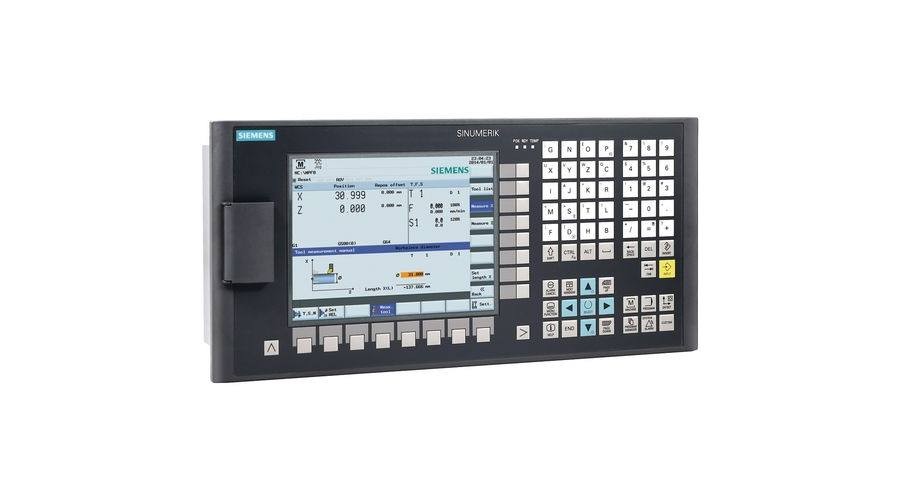

Siemens Sinumerik 808 D ADVANCED vezérlő
Két év SIEMENS garancia

Alapfelszereltség

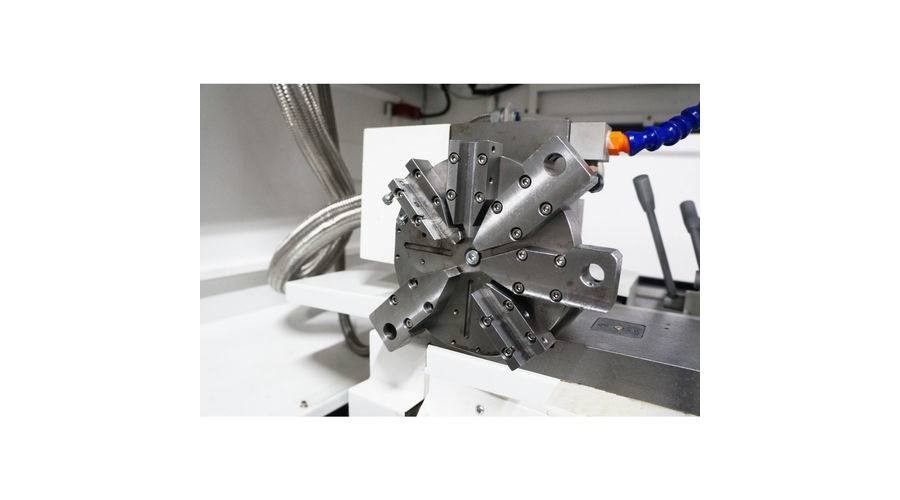

Tartó konzol szerszámváltóval
Hűtőfolyadék berendezés

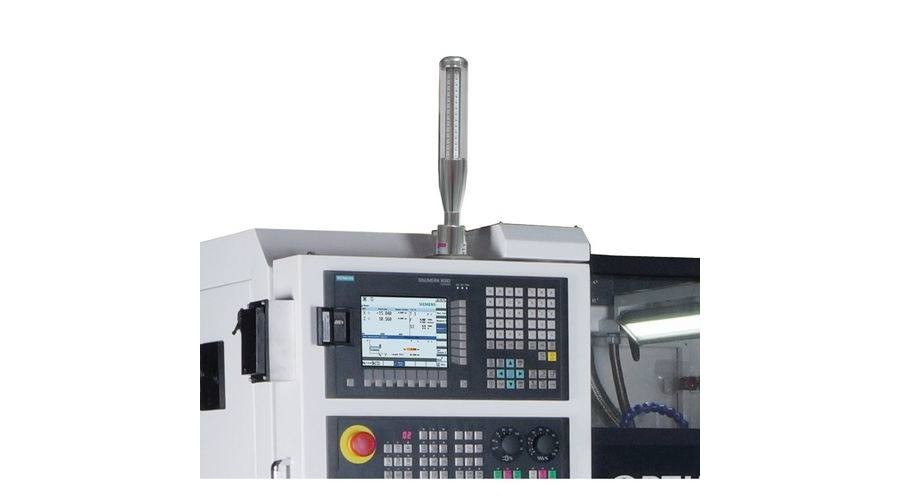

Gép lámpa
Kezelő szerszámok

Paraméterek
Fémipari gépek Eszterga
Elektromos csatlakozás
Elektromos csatlakozás 400 V / 3 Ph ~50 Hz
Csatlakoztatható eszközök terhelésértéke 6.5 kW
Orsó
Hajtómotor 3.7 kW
Hajtómotor nyomaték 23.6 Nm
Főrosó nyomaték 40 Nm
Orsókúp (DIN 6350) A2-4
Orsófurat Ø 45 mm
Hűtőfolyadék-kenőanyag rendszer
Hűtővíz-szivattyú teljesítménye 95 W
Tartály űrkapacitás 100 l
Gép adatok
Csúcsmagasság 170 mm
Csúcstávolság 800 mm
Elfordulási Ø a keresztszán felett 152 mm
Elfordulási Ø a gépágy felett 340 mm
Ágyszélesség 208 mm
Eszterga tokmány Ø 160 mm
Tokmányon átmenő fura Ø 40 mm
Fordulatszám
Orsó sebesség, fokozatmentessség 30 – 4.000 min-1
Szerszám cserélő
Típus Servo / Pneumatic
Szerszámok száma 8
Szerszám max. magassága × szélessége 16 x 16 mm
Szerszám max. átmérője Ø 16 mm
Pontosság
Ismétlési pontosság +/- 0.01 mm
Helyzetpontosság +/- 0,025 mm
Úthossz
X-tengely 185 mm
Z-tengely 540 mm
Előtolás-sebesség
X-tengely 6.000 mm/min.
Z-tengely 8,000 mm/min.
Motor nyomaték
X-tengely 4 Nm
Z-tengely 6 Nm
Szegnyereg
Szegnyeregkúp MT 3
Szegnyereg -kúp átmérő Ø 45 mm
Szegnyereg – főorsó munkaútja 120 mm
Méretek
Hossz x szélesség x magasság 1.950 x 1.430 x 1.713 mm
Tartály űrkapacitás 30 liter
Összsúly 1.300 kg
