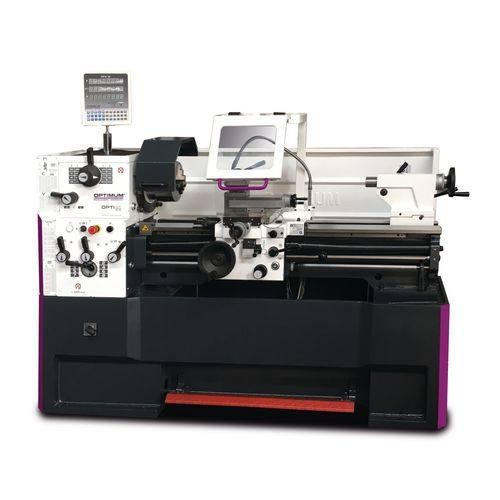

OPTIturn TH 4215D

Nagy pontosságú vezér- és vonóorsóval szerelt esztergagép. Kiforrt muszaki megoldásokkal, teljes felszereltséggel, könnyu kezehetoséggel.
Elérhetőség: Előrendelhető
Cikkszám: 3462070

Leírás
– Edzett és köszörült ágyvezetékek
– Camlock főorsó csatlakozása ASA D1 – 6“
– Hűtőfolyadék tartály töltöttségi szint kijelzővel és olajleválasztóval, könnyű és teljes elvezetés és tisztítás, DIN szabvány szerint
– A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
– A főorsó olajfürdőben fut és két utánállítható, nagypontosságú kúpgörgős csapágygyal csapágyazva
– Minden metrikus menetemelkedés a 0,2-14 mm/f tartományon belül és minden col menet a 72-2 csavarmenet/col tartományon belül beállítható a kezelőfelületen található kapcsolókarral a cserekerék kicserélése nélkül
– Forgásirányváltó a hossz szánon kapcsolóorsóval kapcsolható
– Központi kenés a hossz-szánon
– Vezérorsó-borítás

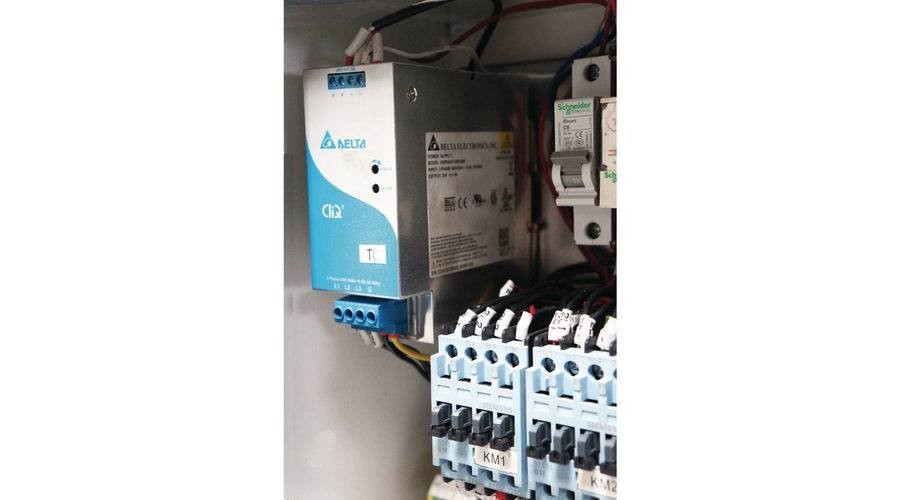

– Elektromos rendszer SIEMENS komponensekkel
– Első feltöltés jó minőségű MOBIL olajjal
– Lábfék
– Állítható skála a csavarmenetórán
– Szériakivitelben halogén géplámpa csuklókarral
– Átvételi elismervény
– Digitális helyzetkijelzővel (DPA 21) és üveg mérőléccel
– A gyártási idő jelentősen csökken
– Magas üzemi pontosság
– A hiba arány csökken
– Tisztán átlátható kezelőfelület
– Tükröződésmentes kijelző

Mellékelt kiegészítők
Állóbáb Ø 15 – 105 mm
Mozgóbáb Ø 10- 65 mm
Felfogó tárcsa Ø 350 mm
LED-Munkalámpa
Kúpátalakító MK4 / MK6
Állócsúcs MK4
Menetóra
Hűtőfolyadék rendszer
Cserekerék készlet

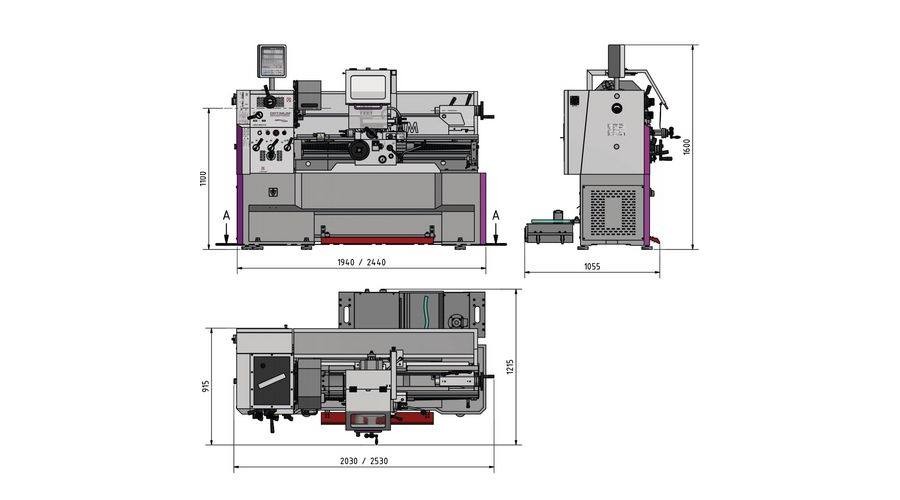

Paraméterek
Hosszúság 2225 mm
Szélesség 915 mm
Magasság (DPA) 1615 mm
Nettó súly 1340 kg
Főotor teljesítmény 4,5 kW
Összteljesítmény 4,6 kW
Elektromos csatlakozás 400 V / 3 Ph / 50 Hz
Tokmányfelfogás Camlock DIN ISO 702-2 Nr. 6
Áteresztő képesség 52 mm
Csúcs magasság 210 mm
Csúcstávolság 1500 mm
Ágy fölött elforduló átmérő 420 mm
Elforduló átmérő ágyhíd nélkül 590 mm
Elforduló átmérő keresztszán fölött 250 mm
Ágyhíd hossza 260 mm
Ágyszélesség 250 mm
Főorsó sebessége 45 – 1800 min-1
Fokozatok száma 16
Késszán elmozdulás 140 mm
Keresztszán elmozdulás 230 mm
Szegnyereg orsómérete MK 4
Szegnyreg orsó elmozdulása 120 mm
Szegnyereg orsó átmérője 50 mm
Hűtőfolyadék szivattyú teljesítménye 100 W
Főorsó kúpossága MK 6
Befogható kés max. 20 x 20 mm
Hosszelőtolás 0,05 – 1,7 mm/ford.
Fokozatok száma 17
Keresztelőtolás 0,025 – 0,85 mm/ford.
Fokozatok száma 17
Metrikus menetvágás 0,2 – 14 mm/ford.
Menetemelkéedés 39
Col menetvágás 72 – 2 Gg/Zoll
Menetemelkedés 45
Trapézmenet 8 – 44
Menetemelkedés 21
Modulmenet 0,3 – 3,5 mm
Menetemelkedés 18
