OPTIturn TH 5615

Robosztus vezér- és vonóorsóval szerelt, értékálló esztergagép különösen nyugodt, vibrációmentes, precíz futás „VARIO”-kivitel „Made in Germany” frekvenciaátalakítóval

Elérhetőség: Központi raktáron
Cikkszám: 3462160

Leírás
– Edzett és köszörült ágyvezetékek
– Camlock főorsókúp ASA D1 – 8“
– Hűtőfolyadék tartály töltési szint kijelzővel és olajleválasztóval, teljes elvezetés és könnyen tisztítható (DIN szabvány szerint)
– A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
– Áttekinthető választókarok az előtolási sebességek kapcsolásához
– Vészkikapcsoló, motorvédő kapcsoló, lezárható főkapcsoló
– Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható
– Központi kenés a hossz-szánon
– Mechanikus, hosszirányú előtoló kapcsoló az esztergaszánon, négy állítható bütyköstengellyel
– Vezérorsó védő
– Lábfék

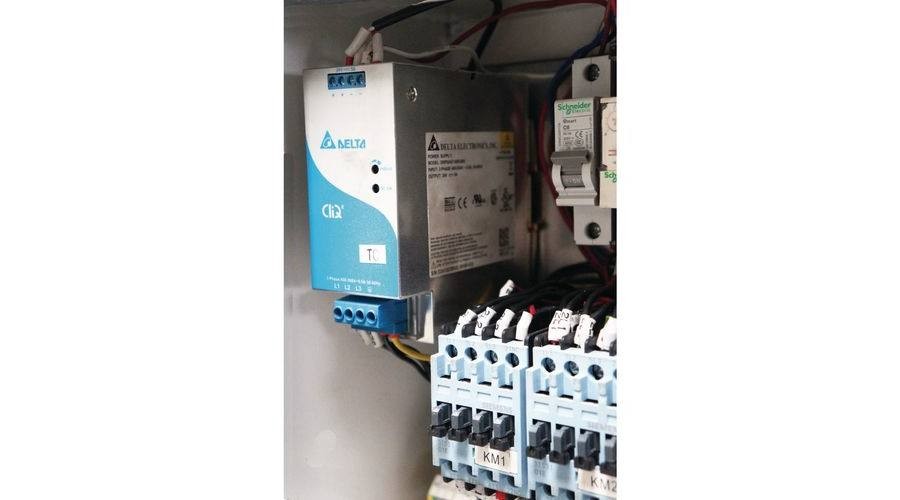

– Az elektromos rendszere SIEMENS komponensekből van összeszerelve
– Elsőre jó minőségű olajjal van feltöltve
– A menetóra fokbeosztása állítható
– Gyorsváltós késtartó négyszögkéshez való acéltartóval
– Az Optimum termékeink árhatékonyak és értékállóak
– Digitális pozíció kijelző DPA 2000 üvegskálával
– Lényegesen csökkenti a megmunkálási időt
– Nagy megmunkálási pontosság
– A hibaarány lecsökkent
– Könnyen áttekinthető kezelőfelület

Mellékelt kiegészítők
– Digital helyzetkijelző DPA 2000
– Üvegléc
– 2 állócsúcs MT 5
– Állóbáb átjáró Ø max. 165 mm-ig
– Mozgóbáb átjáró Ø max. 95 mm-ig
– Kúpszűkítő MT 7/MT 5
– Gépállvány
– Orsófék
– Felszerelt védőburkolat
– Tokmányvédő
– Mérőóra menetvágáshoz
– Olasz késtartó készlet
– Szerszámtartó négyzet szerszámokhoz
– Hútőberendezés
– Géplámpa
– Tartalék fogaskerék készlet
– Kezelő szerszámok
– Magas minőségű Mobil olajjal gyárilag feltöltve
A tokmány NEM tartozék!

Paraméterek

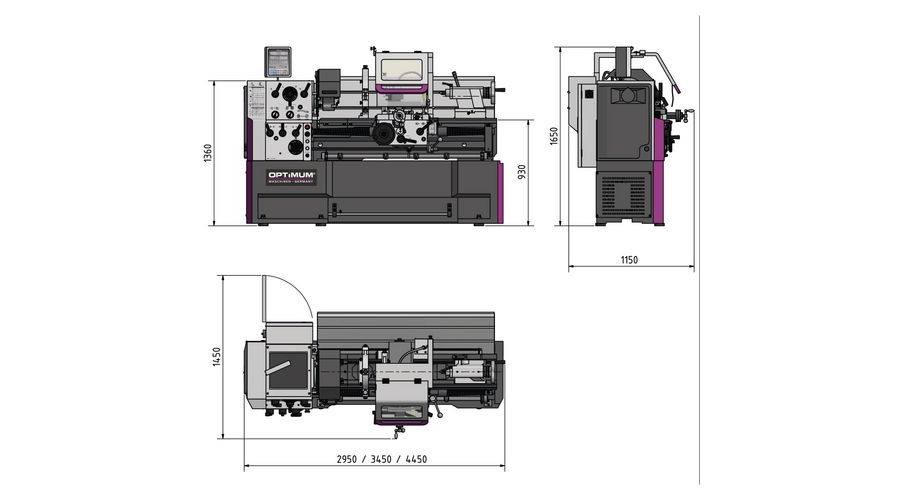

Méretek és súlyok
Hossz kb. 2950 mm
Szélesség / mélység kb. 1150 mm
Magasság kb. 1650 mm
Súly kb. 2300 kg
munkaterületek
Csúcsmagasság 280 mm
Központok közötti távolság 1420 mm
A lengő átmérője a gépágy felett 560 mm
Orbitális átmérő az ágyhídban 790 mm
A lengő átmérője a keresztirányú csúszkán 355 mm
Forgási hossz az ágyhídban 170 mm
Ágyszélesség 350 mm
Sebességtartomány
Sebességtartományok száma 12
Sebességtartomány 25-1600 fordulat / perc
Elektromos adatok
Erőátviteli motor 7,5 kW
Tápfeszültség 400 V
Fázis (ok) 3 Ph
Jelenlegi típus AC
Hálózati frekvencia 50 Hz
Elektromos csatlakozás
Teljes csatlakoztatott terhelés 8,5 kW
szegnyereg
felvétel MK 5
Tollütés 180 mm
Penna átmérő 75 mm
orsó
Orsótartó Camlock DIN ISO 702-2 No. 8
Orsófurat / rúd átjáró átmérője 80 mm
Orsó kúp MK 7
Acél tartó max. 25 mm
lejtők
Színátmenet metrika 0,2 – 14 mm / fordulat
Metrikus lejtők száma 47
Lejtés hüvelyk 112 – 2 Gg / 1 „
A helyek száma hüvelykben 60
A gradiens átmérőjű hangmagassága 4 – 112 DPI
A színátmenetek átmérőjű hangmagassága 50
Pitch modul szál 0,1 – 7 mm / fordulat
A modul menete helyek száma 34
elmozdulási
X tengely 130 mm
Z tengely 316 mm
takarmány
Hosszanti adagolási terület 0,059 – 1,646 mm / fordulat
A betáplálások száma mentén 35
Az etetési terület sík 0,020 – 0,573 mm / fordulat
A hírcsatornák száma 35
VPE 1
