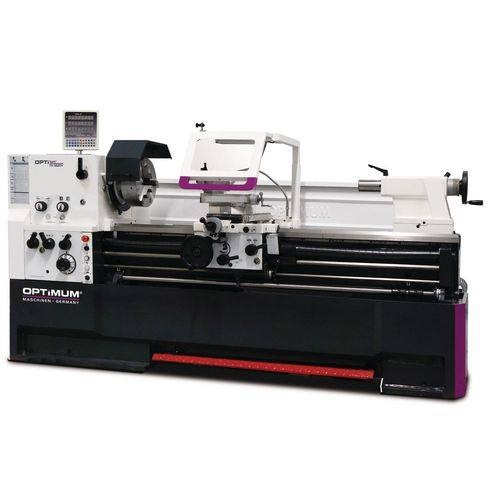

OPTIturn TH 5620 V

Nehéz eszterga Siemens inverter Vario hajtással, melyet magas rugalmasság, precizitás és a hatékonyság jellemez
Elérhetőség: Előrendelhető
Cikkszám: 3462175

Leírás
– Digitális pozíció kijelző DPA 21
– Edzett és köszörült ágy vezetékek
– Orsó ágy Camlock DIN ISO 702-2 Nr. 8
– A fordulatszám-felügyelet a gép direktívája szerint
– EMV szűrő a vegyes használatú területek számára
– Hűtőfolyadék tartály töltési szint kijelzővel és olajleválasztóval, teljes elvezetés és könnyen tisztítható (DIN szabvány szerint)
– A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
– Áttekinthető fokozatválasztó karral állítható előtolási sebesség
– Vészleállító nyomógomb, motorvédő kapcsoló, zárható főkapcsolóval
– Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható
– Gyorsváltó késtartó, négyszög szerszámoknak szerszámtartóval
– Halogén géplámpa
– Központi kenés az ágy szánnál
– Mechanikus, hosszirányú előtoló kapcsoló az esztergaszánon, négy állítható bütyköstengellyel
– Vezérorsó védő
– Lábfék

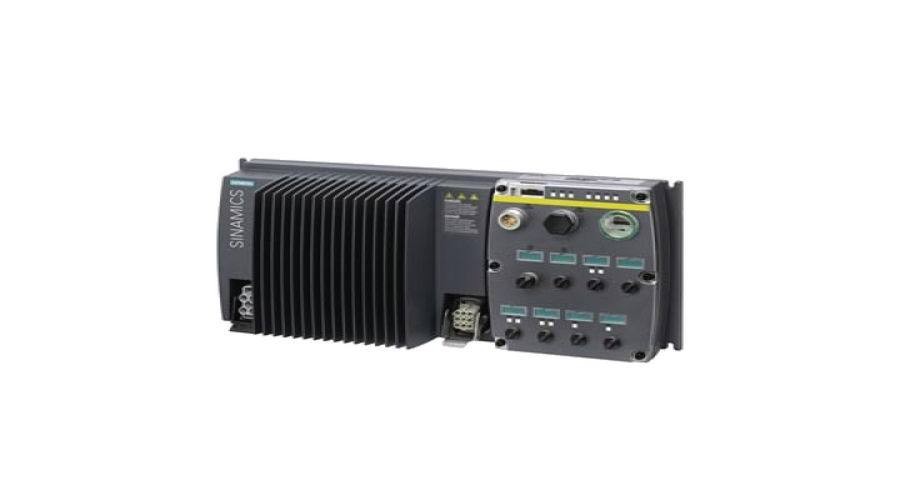

– Az elektromos rendszere SIEMENS komponensekből van összeszerelve (SINAMICS G120D)
– Elsőre jó minőségű olajjal van feltöltve
– A menetóra fokbeosztása állítható
– Átvételi nyilatkozat
– Digitális pozíció kijelző DPA 21 fordulatszám mutatóval a pontos mérésekhez
– Lényegesen csökkenti a megmunkálási időt
– Nagy megmunkálási pontosság
– A hibaarány lecsökkent
– Könnyen áttekinthető kezelőfelület

Mellékelt kiegészítők
– Digital helyzetkijelző DPA21
– Üvegskálák
– állócsúcs MK 5
– forgócsúcs MK 5
– Állóbáb átjáró Ø max. 165 mm-ig
– Mozgóbáb átjáró Ø max. 95 mm-ig
– Kúpszűkítő MK 7/MK 5
– Gyorsváltó késtartó fej SWH 7-C
– 1 db négyszög késtartó 32 x 150 type D
– Felszerelt védőburkolat
– Tokmányvédő
– Mérőóra menetvágáshoz
– Gyors szerszámcserélő
– Szerszámtartó négyzet szerszámokhoz
– Hűtőberendezés
– Géplámpa
– Tartalék fogaskerék készlet
– Kezelő szerszámok
– Magas minőségű Mobil olajjal gyárilag feltöltve
Paraméterek

Elektromos bemenet
Elektromos kapcsolat ~50 Hz 400 V / 3 fázis
Főmotor teljesítménye 7.5 kW 400 V / 3 fázis
Hűtőfolyadék berendezés 100 W
Gépadatok
Csúcsmagasság 280 mm
Csúcstávolság 2‘000 mm
Elfordulási Ø az ágy felett 560 mm
Elfordulási Ø a keresztszán felett 355 mm
Elfordulási Ø az ágyhíd felett 785 mm
Ágy prizma szélessége 150 mm
Gépágy szélessége 350 mm
Fordulatszámok
Főorsó fordulatszáma 25 – 200 f/p / 200 – 1‘600 f/p
Fokozatok száma 2 , elektromosan állítható
Orsószekrény
Orsókúp MK 7
Főorsó csatlakozás Camlock DIN ISO 702-2 Nr. 8
Orsó furat Ø 105 mm
Szán
Kézi szán úthossza 130 mm
Kereszt szán úthossza 316 mm
Hosszelőtolás tartománya 0.059 – 1.646 mm/ford.,
Keresztelőtolás tartománya 0.020 – 0.573 mm/ford.,
Beosztás – Metrikus tartományba eső 0,2 – 14 mm/ford.,
Beosztás – Inch tartományba eső 112 – 2 menet/1“,
Trapézmenet tartománya 4 – 112,
Modulmenet tartománya 0.1 – 7,
Négyes késtartó befogómagassága 25 x 25 mm
Szegnyereg
Szegnyereg kúp MK 5
Szegnyereg-főorsó munkaútja 180 mm
Méretek
Hosszúság × szélesség × magasság 3‘340 × 1‘150 × 1‘460 mm
Nettó súly 2‘630 kg
