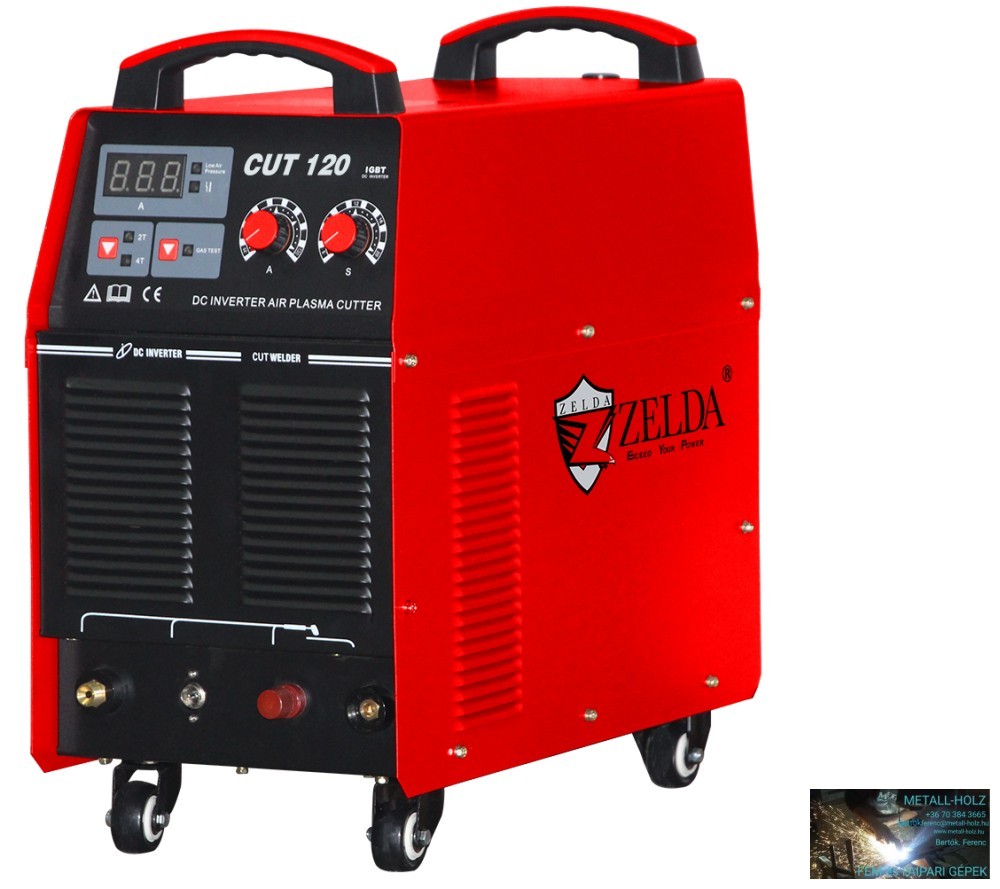

ZELDA CUT-120 inverteres plazmavágógép

Cikkszám: Z-CUT-120
A ZELDA CUT-120 inverteres plazmavágó berendezés ideális megoldás fémek precíz darabolására.

IPARI MINŐSÉG VERSENYKÉPES ÁRON

A ZELDA CUT-120 inverteres plazmavágó berendezés ideális megoldás fémek precíz darabolására. CNC vágógéphez csatlakoztatható.
A ZELDA plazmavágó berendezéseket könnyű használhatóság, robusztusság és nagy teljesítmény jellemzi. A ZELDA plazmavágókat vas- és színesfémek könnyű vágására tervezték. Ezek a vágógépek elektromos ívet használnak a nagy sebességű vágógáz felmelegítésére, plazma formává alakítva, amely tisztán és gyorsan átvágja a fémet.
A pilot ívgyújtás automatikusan gyújt az anyaghoz történő közelítéssel, így lehetővé teszi a hálós vagy perforált anyagok könnyű vágását.

Vágható vele acél, réz, alumínium, öntöttvas és egyéb fémek.
Egyszerű kezelhetőség. A vezérlőpanel egyszerű és könnyen kezelhető.
Plazmaképző gázként csak sűrített levegő szükséges.

Termékelőnyök:
CNC interface, erőforrásként többféle CNC plazmavágó berendezéshez csatlakoztatható
Prémium kategóriás IGBT inverter technológia
Magas bekapcsolási idő, 120A-60%
Pilot Arc / HF ívgyújtás
2T / 4T
Levegő szabályozó reduktor vízleválasztóval
Generátorbarát
Intelligens automatikus túlfeszültség védelem, feszültség ellenőrzés, automata hőkioldó
Energia takarékos, a működési áram nagysága az anyag vastagságától és a kívánt vágási sebességtől függ.
Masszív fém burkolat, mégis kicsi, könnyű, hordozható
Minőségi vágás 25mm
Durva vágás akár 35mm
Ventilátoros hűtés
Digitális kijelző
2 év garancia

Műszaki adatok:
Inverter IGBT
Hálózati feszültség 3x400V +-10%
Hálózati biztosíték 3x25A C lomha
Áramfelvétel /35A
Bekapcsolási idő 60% 120A
Vágóáram 20-120A
Teljesítménytényező (cos fí) 0.93
Hatásfok 85%
Teljesítmény 23kVA
Üresjárati feszültség 350V
Javasolt légnyomás 5-8 Bar
Vágóáram tartomány 88-120V
Levegőigény 250 L/p
Ívgyújtás módja HF / Kontakt
Minőségi vágás (szénacél) 30mm
Durva vágás (szénacél) 45mm
Szigetelési osztály F
Védelmi osztály IP21S
Méret (HxSZxM) 670x330x700mm
Tömeg 55 kg

Ajándék tartozék:
Plazmavágó pisztoly (4m P80)
plazmavágó pisztoly induló készlet
testkábel

A plazmavágás az ionizáció a pisztoly-elektróda magas feszültségének köszönhetően jön létre. Az áramot a pisztoly és a munkaanyag között a pisztolyból kiáramló ionizált gáz, azaz a plazmaív vezeti. A plazmavágó pisztoly elektródája a negatív, a munkaanyag a pozitív pólus. A rendkívül magas hőmérsékletű plazmaív olvasztja meg a munkaanyagot. A fémet olyan magas hőmérséklettel olvasztja meg, hogy az olvadt fémnek egy része elgőzölög. A keletkező fémgőz miatt fontos a védőmaszk viselete és a jól szellőző helyiség biztosítása.
A plazma a negyedik halmazállapot a szilárd, a folyékony és a légnemű mellett. A plazma ionizált gáz. Az anyagot alkotó atomokról egy vagy több elektron leszakad, és az így keletkező anyag lesz a plazma: ionok és szabad elektronok keveréke. Mivel az elektronok már nem lesznek az atomokhoz kötve, hanem szabadon mozoghatnak a plazmában, a plazma elektromosan vezetővé válik és az elektromágneses mezőkkel kölcsönhatásba lép. A plazma minden esetben jóval forróbb a szilárd anyagok által kezelhető kb. 3.000 °C foknál. A plazmaállapot csak igen magas hőmérsékleten, 10.000 °C körül kezd kialakulni. Védőfelszerelés és elszívó használata javasolt!

Hálózati feszültség
400 V
Hálózati biztosíték
3x25A C lomha
Áramfelvétel Max./effektív
/35A
Teljesítmény felvétel
23 kVA
Teljesítménytényező (cos fi)
0,93
Hatásfok
85%
Bekapcsolási idő
60% 120A
Munkafeszültség tartomány
88V-120V
Üresjárati feszültség
350V
Szigetelési osztály
F
Védelmi osztály
IP21S
Tömeg
55kg
Méret (HxSZxM)
670x330x700mm
Ívgyújtás
HF/Kontakt
CNC kompatibilitás
Igen
Minőségi vágás (szénacél)
30 mm
Minőségi vágás rozsdamentes
30 mm
Vágóáram tartomány
20A-120A
Durva vágás (szénacél)
45 mm
Javasolt légnyomás
5-8 Bar
Levegőigény
250 L/p
Vámtarifa szám
846810 00 00
Méret (HxSZxM)
632x243x638 mm
Inverter típusa
IGBT
Cikkszám
Z-CUT-120
Tömeg
55 kg/db
